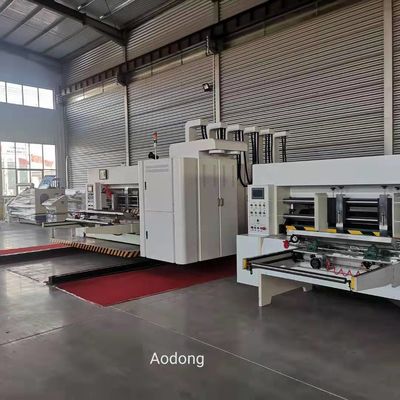

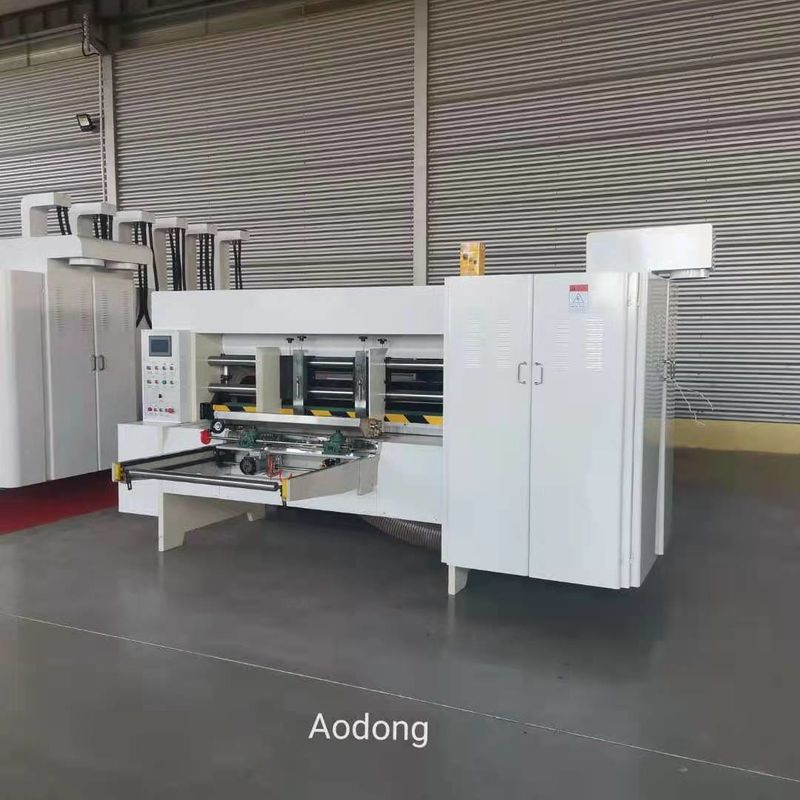

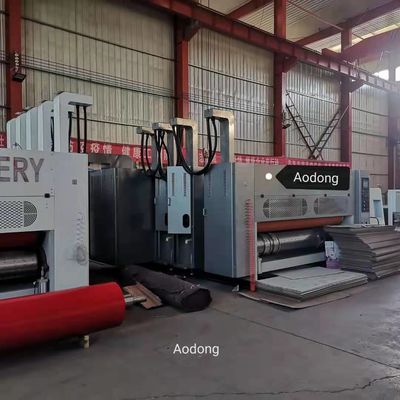

Máquina imprimindo de cartão ondulado do cartão, máquina imprimindo cortada

Descrição de produto

Máquina ondulada automática da fatura de impressão de Flexo Slotter da caixa da caixa do cartão em China



Alimentação da borda de ataque

1. Máquina do alarme, aviso de soada contínuo do controle elétrico, para assegurar a segurança dos trabalhadores
2. Eixo da movimentação com embreagem de fricção, para evitar o emprego errado e danificá-lo à máquina.
3. Dispositivo pneumático do bloqueio.
4. O motor do anfitrião liga o dispositivo de proteção. (A máquina não é travada, o anfitrião não pode começar correr)


Imprimindo o departamento

Imprimindo o rolo (rolo da placa)
1. Diâmetro do ¢ 468 milímetros (com diâmetro do ¢ 480 milímetros).
2. Moedura de superfície de aço de alta qualidade, escala de referência axial, chapeamento de cromo duro.
3. Faça a correção do equilíbrio, operação lisa, para adaptar-se à operação de alta velocidade.
4. Placa fixa do rolo da catraca, com a vala de suspensão da placa, para adaptar-se à versão rápida da instalação conveniente e rápida.
5. Versão completa do entalhe de suspensão, para uma versão de suspensão de 10 milímetros do artigo
6. Travessia manual axial do rolo de impressão, o movimento máximo de 10mm.
Rolo de máquina impressora
1. Diâmetro do ¢ 155 milímetros.
2. O uso da moedura de superfície sem emenda de alta qualidade da tubulação de aço, correção do equilíbrio dinâmico, operação lisa, chapeamento de cromo duro
3. Imprimindo o slider-tipo transversal seletor do rolo de pressão para ajustar manualmente a escala de ajuste de 0 a 12 milímetros. O ajuste não afeta o afastamento da engrenagem para assegurar a precisão da transmissão.

Alimente os rolos superiores e mais baixos

1.On o rolo: diâmetro ¢ tubulação de aço sem emenda de 86 milímetros, com anel da alimentação de papel três.
rolo 2.The seguinte: diâmetro ¢ tubulação de aço sem emenda de 155 milímetros, moedura de superfície, cromo duro chapeado
slider-tipo transversal seletor do rolo 3.Feeding do seletor manualmente para ajustar a escala de ajuste de 0 ~ 12 milímetros. O ajuste não afeta os dentes para rodar o afastamento, para assegurar a precisão da transmissão.

Sistema de borracha da tinta do grupo do rolo do rolo de aço do anilox

1. Diâmetro do ¢ 176 milímetros. Rolo de Dalian.
2. Moedura de superfície de aço, repressão reticulate, chapeamento de cromo duro.
3. Correção do equilíbrio, operação lisa.
4. O número de malha é 180.200.220.250 linhas/seleção da polegada. Rolo cerâmico 300line/inch da opção
5. Tth o dispositivo de levantamento automático pneumático do sistema da alimentação. (Quando o PR de papel da alimentação o rolo do anilox é abaixado e tocado com placa da cópia, pare o rolo do anilox do papel da alimentação está acima e a placa é separada)
6. Rolo de Anilox com embreagem cuneiforme, mesmo tinta, tinta fácil de limpar.
7. Diâmetro de borracha ¢ do rolo 168 milímetros.
8. A superfície da tubulação de aço envolveu com borracha desgaste-resistente, e faz o equilíbrio
9. A borracha na moedura alta especial, efeito de transferência da tinta é boa. Afastamento rápido que ajusta o dispositivo de travamento automático para assegurar a tinta uniforme. A quantidade de sistema uniforme da tinta, o efeito de conversão é boa, estender a vida do rolo de borracha.

Peça de Slotter

1. Material de aço após o tratamento térmico, moendo, dentes do aliado do uso das facas 7mm do entalhe
facas modelo.
2. Entalhe a fase para adotar o número digital elétrico da estrutura 360degree da engrenagem ajustável, correndo e parar toda a lata toda pode ajustar
3. O assento do entalhe e a roda vincando da roda e precreasing transversais adotam o manual para ajustar


Cortar

De madeira morre o rolo (o mais baixo rolo)
1.Outside diâmetro ¢ 430mm (sem cortador).
a moedura de superfície do ferro 2.Cast, chapeamento de cromo duro, correção do equilíbrio, aumenta a estabilidade operacional.
3.Die fixou o afastamento do furo do parafuso, 100mm axial; 18 peças iguais radiais. Altura aplicável 25.4mm da ferramenta.
espessura do molde 4.Wood: 16mm (para o cartão da três-camada) 13 milímetros (para a cinco-camada
cartão)
5.Diameter de ¢ 388.9mm, tampa 420mm do aniv

o tipo almofada da mudança 6.Quick, veste a resistência, longa vida.
moedura de superfície do ferro 7.Cast, cromo duro chapeado.
a correção 8.Balance, aumenta a estabilidade operacional.
espessura 9.Pad de 9m. Largura 250mm. Tipo mecânico dispositivo de natação transversal de 40mm. (Velocidade nadadora ajustável)
